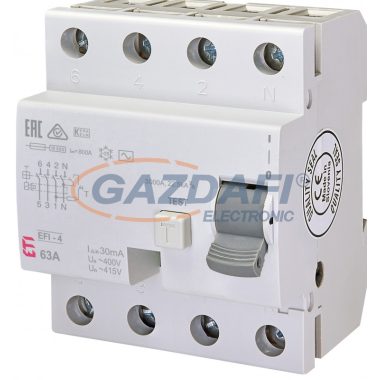

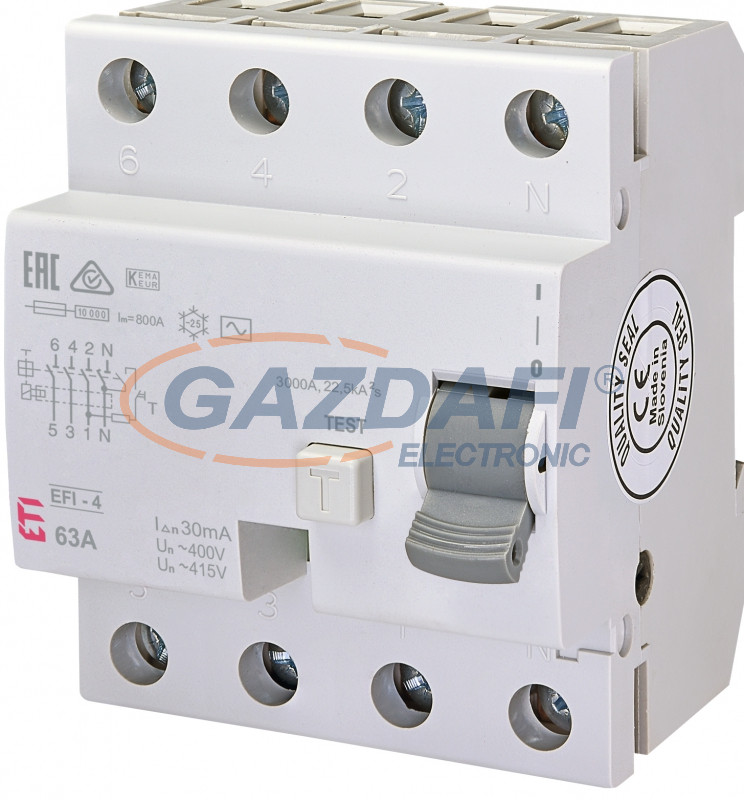

ETI 002062144 EFI-4AC 63A 30mA áram-védőkapcsoló, 4p, csak váltóáramú hibaáramot érzékelő, azonali kioldású

Működési elv

Az áramvédő kapcsoló, más néven FI relé, egy olyan elektromos védelmi eszköz, amely az elektromos hálózatban keletkező kis értékű szivárgó áramokat érzékeli és megszakítja az áramkört. A működésének alapja az a tény, hogy hibátlan állapotban az elektromos hálózatban a fázisvezetékben folyó áramnak meg kell egyeznie a nullavezetőben folyó árammal. Ha valamilyen hiba miatt ez az egyensúly felborul (például egy személy hozzáér egy feszültség alatt álló vezetőhöz), akkor az FI relé érzékeli a különbséget és kikapcsolja az áramot, így megvédve az embert az áramütéstől.

Jellemzői

* Érzékenység: Az FI relék különböző érzékenységgel készülnek, ami azt jelenti, hogy különböző nagyságú szivárgó áramokra reagálnak.

* Kioldási idő: A kioldási idő az, hogy mennyi idő alatt kapcsol ki a relé, ha hiba lép fel. Ez általában nagyon rövid, néhány ezredmásodperc.

* Pólusszám: Egyfázisú és háromfázisú FI relék léteznek.

* Névleges áram: Ez az a legnagyobb áram, amelyet a relé folyamatosan el tud vezetni.

FI relék típusai: Melyiket válasszuk?

Az FI relék, vagyis az áramvédő kapcsolók különböző típusokban érhetők el, amelyeket elsősorban a védendő hálózat jellegzetességei és a hibaáram típusai alapján választunk ki. Íme a leggyakoribb típusok:

AC típusú FI relék

* Múltbéli sztenderd: Régebben ez volt a legelterjedtebb típus, azonban ma már a szabványok számos országban tiltják az új épületekben történő alkalmazását.

* Váltakozó áramú hibaáramok érzékelése: Kizárólag az 50/60 Hz-es váltakozó áramú hibaáramokat érzékeli.

* Korlátozott alkalmazási terület: Ma már csak olyan hálózatokban ajánlott, ahol kizárólag ohmos terhelések vannak (pl. hagyományos fűtőtestek).

A típusú FI relék

* Modern megoldás: Az AC típusú relék továbbfejlesztett változata az A tipusú kivitel.

* Váltakozó és egyenáramú hibaáramok érzékelése: Érzékeli mind a váltakozó, mind az egyenáramú hibaáramokat, amelyek a modern elektronikus eszközökben gyakran előfordulnak.

* Széleskörű alkalmazhatóság: Háztartásokban és kisebb ipari létesítményekben is alkalmazható.

F típusú FI relék

* Magas frekvenciás hibaáramok érzékelése: Kiválóan alkalmasak olyan eszközök védelmére, amelyek magas frekvenciás zavarokat keltenek (pl. inverterek, frekvenciaváltók).

* Széles frekvenciatartomány: Az F típusú relék akár 1000 Hz-ig képesek hibaáramokat érzékelni.

* Speciális alkalmazások: Ipari környezetben, ahol a hagyományos elektronikus eszközök mellett frekvenciaváltók is működnek, az F típusú relék a legmegfelelőbbek.

B és B+ típusú FI relék

* Nagy érzékenység: Rendkívül kis hibaáramokra is érzékenyek, ezért olyan helyeken alkalmazzák őket, ahol a legkisebb szivárgó áram is veszélyt jelenthet (pl. uszodák, kórházak).

* DC komponens érzékelés: Az egyenáramú komponensre is érzékenyek, így a modern elektronikus eszközök védelmére is alkalmasak.

* Speciális alkalmazások: A B és B+ típusú reléket általában olyan helyeken alkalmazzák, ahol fokozott a biztonsági követelmény.

Melyik típust válasszam?

A megfelelő FI relé kiválasztásakor a következőket kell figyelembe venni:

* A védendő hálózat jellege: Milyen típusú terhelések vannak a hálózaton (ohmos, induktív, kapacitív)?

* A hibaáram várható típusa: Váltakozó, egyenáramú vagy magas frekvenciás?

* A biztonsági követelmények: Milyen szinten kell biztosítani a védelmet?

Összefoglalva: Az FI relék különböző típusai eltérő tulajdonságokkal rendelkeznek, és különböző alkalmazási területekhez ajánlottak. A megfelelő típus kiválasztásához érdemes szakember segítségét kérni, hogy biztosítsuk az optimális védelmet.

Fontos megjegyezni: Az elektromos biztonság érdekében mindig a vonatkozó szabványoknak és előírásoknak megfelelően kell kiválasztani és telepíteni az FI reléket.

Felhasználási területek

Az FI reléket széles körben alkalmazzák:

* Lakóépületek: Fürdőszobákban, konyhákban, kültéri csatlakozásokban kötelező a használata.

* Ipari létesítmények: Gépek, berendezések védelmére, különösen nedves vagy vezető anyagokkal érintkező helyeken.

* Középületek: Irodaházak, iskolák, kórházak elektromos rendszerében.

* Szabadtéri területek: Kültéri világítás, szivattyúk, kerti eszközök védelmére.

Ipari alkalmazások

Az iparban az FI reléknek kiemelt szerepük van:

* Gépipar: A gépek elektromos rendszerének védelme, különösen a nedves vagy poros környezetben működő gépeknél.

* Élelmiszeripar: Az élelmiszer-feldolgozó gépek és berendezések védelme, ahol a víz jelenléte fokozott veszélyt jelent.

* Vegyipar: Korrozív környezetben működő berendezések védelme.

* Építőipar: Kültéri munkagépek, világítás, ideiglenes áramellátások védelme.

Az FI relé jelentősége az iparban

* Biztonság: Az ipari környezetben a balesetek elkerülése kiemelten fontos. Az FI relék jelentősen csökkentik az áramütés kockázatát.

* Berendezések védelme: Az FI relék megvédik a drága ipari berendezéseket a károsodástól, ami csökkenti a termelési kiesést.

* Tűzvédelem: A szivárgó áramok okozta tüzek megelőzése érdekében is fontos az FI relék alkalmazása.

* Jogszabályi előírások: Sok ipari környezetben az FI relék alkalmazása jogszabályi követelmény.

Összefoglalva: Az áramvédő kapcsoló (FI relé) nélkülözhetetlen eszköz az elektromos biztonság szempontjából, mind a háztartásokban, mind az ipari környezetben. Azáltal, hogy érzékeli és megszakítja a szivárgó áramokat, megvéd minket az áramütéstől, valamint az elektromos berendezéseket a károsodástól.
